Color Grid가 있으면 텍스처를 만들 때 위치를 정확하게 확인하기 쉬워진다.

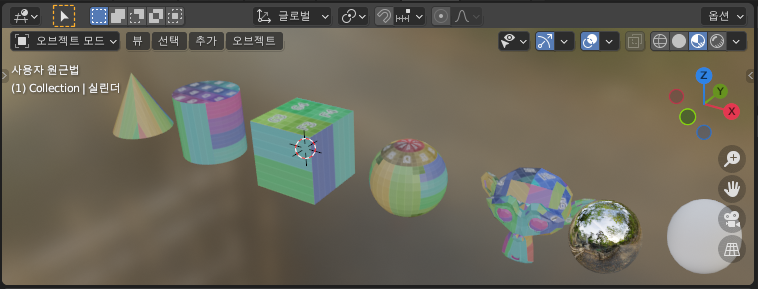

아래의 이미지를 오브젝트 별로 적용해보자.

---

텍스트를 적용할 오브젝트를 원하는 만큼 만든다.



오브젝트를 하나 선택한 후 머테리얼 프로퍼티에서 Material을 추가하자.

이름은 ColorGrid로 하였다.



다른 오브젝트를 모두 선택한 후, 위에서 만든 ColorGrid를 적용하자.

매테리얼을 공통으로 사용하기 때문에 하나의 오브젝트의 Texture를 변경하면 다른 오브젝트도 같이 변경된다.

---

Shading 모드에서 Shift + A → [텍스처] → [이미지 텍스처]를 선택한 후, Color Grid를 아래와 같이 적용한다.



Shift + A → [입력] → [텍스처 좌표]를 추가하고 각 노드를 연결해보자.

---

생성됨

---

노멀

---

UV



UV 좌표로 mapping

---

오브젝트

---

카메라

---

창



화면과 평행하도록 mapping

---

반사



거울 반사가 적용되므로 바라보는 각도에 따라 mapping이 변한다.

---

텍스처 투영 방법 설정



이미지 텍스처에서 투영 방법을 플랫, 박스, 구체, 튜브로 설정할 수 있다.



4가지 유형을 설정하면 아래와 같다.



생성됨 - 플랫



생성됨 - 박스



생성됨 - 구체



생성됨 - 튜브

---

UV - 플랫



UV - 박스



UV - 구체



UV - 튜브

---

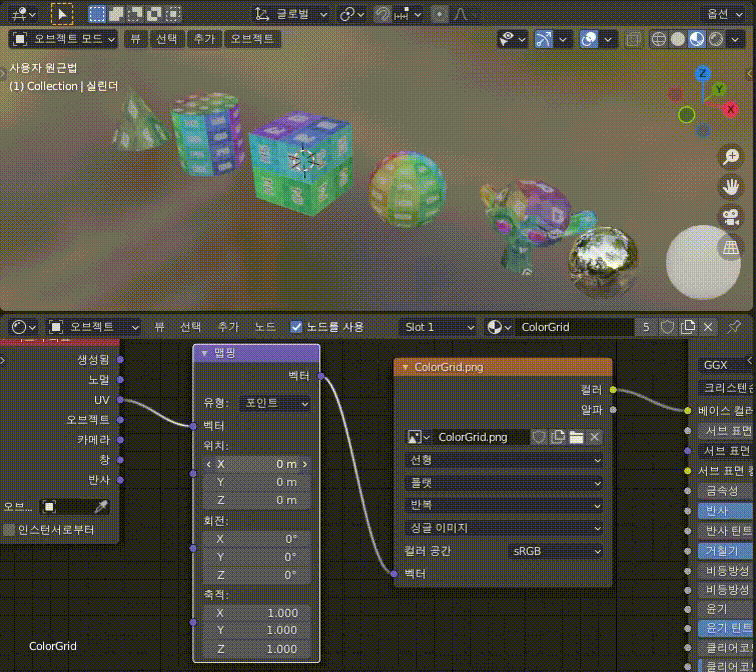

맵핑 노드



맵핑 노드를 추가하면 mapping 좌표나 각도, 크기를 설정할 수 있다.

Shift + A → [벡터] → [맵핑]을 추가하자.



위치, 회전, 축적의 X, Y, Z를 변경하면 mapping 상태를 변경할 수 있다.



blend 파일은 아래를 참고하자.

color_grid.blend
