유니티 쉐이더 - 속성 타입과 인터페이스 옵션 (Properties Type and Interface Attributes)

Unity 전체 링크



유니티 세이더에 설정할 수 있는 여러 타입이 있다.

https://docs.unity3d.com/Manual/SL-Properties.html

Unity - Manual: ShaderLab: defining material properties



Create → Shader → Standard Surface Shader를 선택한 후, TestType으로 이름을 변경한다.

그리고 아래의 코드로 수정하고 Material에 추가하자.

Shader "Custom/TypeTest"
{
    Properties
    {
		_ExampleName0("Int display name", Int) = 1
		_ExampleName1("Float display name", Float) = 0.5
		_ExampleName2("Float with range", Range(0.0, 1.0)) = 0.5
		_ExampleName3("Texture2D display name", 2D) = "" {}
		_ExampleName4("Texture2DArray display name", 2DArray) = "" {}
		_ExampleName5("Texture3D", 3D) = "" {}
		_ExampleName6("Cubemap", Cube) = "" {}
		_ExampleName7("CubemapArray", CubeArray) = "" {}
		_ExampleName8("Example color", Color) = (.25, .5, .5, 1)
		_ExampleName9("Example vector", Vector) = (.25, .5, .5, 1)
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        CGPROGRAM
        #pragma surface surf Standard fullforwardshadows

        sampler2D _MainTex;

        struct Input
        {
			float4 color : COLOR;
        };

		float4 _TestColor;

        void surf (Input IN, inout SurfaceOutputStandard o)
        {
			o.Albedo = _TestColor.rgb; // test <- 에러는 아니지만 자동변환 되는듯
            o.Alpha = 1;
        }
        ENDCG
    }
    FallBack "Diffuse"
}



_Examples로 만든 Properties가 실제 Inspector에서 아래와 같이 연결된다.

---

Properties를 다양하게 컨트롤 할 수 있도록 속성(Attribute)을 추가하여 인터페이스에 옵션을 나타낼 수 있다.



먼저 Properties를 아래처럼 수정하자.

    Properties
    {
		_ExampleName0_0("Int", Int) = 1
		[HideInInspector]_ExampleName0_1("hide Int", Int) = 1

		[Enum(myEnum1, 1, myEnum2, 2, myEnum3, 5)] _ExampleName0_2("Enum", Int) = 0
		[KeywordEnum(Enum1,Enum2,Enum3)] _ExampleName0_3("KeywordEnum", Float) = 0

		[Space] // 한칸 아래로 이동
		_ExampleName1("Float", Float) = 0.5
		[Space(20)] // (x) 포인트 아래로 이동

		[Header(Slider Group)] // 볼드체 제목

		_ExampleName2_0("Default Slider", Range(0.0, 1.0)) = 0.5
		[PowerSlider(5.0)]_ExampleName2_1("Power Slider", Range(0.0, 1.0)) = 0.0

		[Toggle]_ExampleName2_2("Toggle ", Range(0.0, 1.0)) = 0.0

		_ExampleName3_0("Default Texture2D", 2D) = "" {}
		[NoScaleOffset]_ExampleName3_1("no offset", 2D) = "" {}
		[Normal]_ExampleName3_2("normal", 2D) = "" {}
		[PerRendererData]_ExampleName3_3("Render", 2D) = "" {}

		_ExampleName4("Texture2DArray display name", 2DArray) = "" {}
		_ExampleName5("Texture3D", 3D) = "" {}
		_ExampleName6("Cubemap", Cube) = "" {}
		_ExampleName7("CubemapArray", CubeArray) = "" {}
		_ExampleName8_0("Default color", Color) = (.25, .5, .5, 1)
		[MainColor]_ExampleName8_1("Main color", Color) = (1, 1, 1, 1)
		[HDR]_ExampleName8_2("HDR color", Color) = (1, 1, 1, 1)

		_ExampleName9("Example vector", Vector) = (.25, .5, .5, 1)
		[Gamma]_ExampleName9_1("Gamma vector", Vector) = (.25, .5, .5, 1)
    }



https://docs.unity3d.com/Manual/SL-Properties.html

Unity - Manual: ShaderLab: defining material properties

---

▶ 메뉴 정리 옵션 (Attributes)

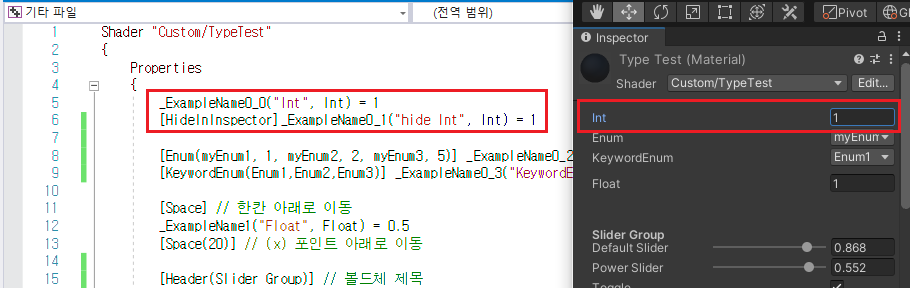

HideInInspector

- 메뉴창에 보이지 않는다. 외부인이 건드리지 않았으면 할 때 사용한다.



Enum, KeywordEnum

- Enum(이름 1, 값 1, 이름 2, 값 2, ...) 형태로 이름과 값을 지정한다.

- KeywordEnum은 이름만 지정하고 순서대로 0, 1, 2가 할당된다.



Space, Space(x), Header(string)

- Space는 한 칸 띄운다.

- Space(x)는 x 포인트 띄운다.

- Header(string)는 문자열이 볼드체로 나온다.

---

▶ 범위 조절 옵션



PowerSlider(x)

- x 제곱이 적용된 슬라이더를 만든다. 즉, 끝으로 갈수록 급격하게 수치가 증가한다.



슬라이더의 위치가 같지만 기본 슬라이더는 0.505이고 Power 슬라이더는 0.032다.

PowerSlider(5.0) 이므로 (0.505)⁵ = 0.032 라는 것을 알 수 있다.



슬라이더를 좀 더 올려보면 급격하게 증가하는 것을 알 수 있다.



최댓값은 둘 다 모두 1.0 이다.



Toggle

- Slider가 범위의 값을 정한다면, Toggle은 0 또는 1만 출력한다.

---

▶ 텍스쳐 옵션



NoScaleOffset

- UV 스타일링 메뉴가 사라진다.



Normal

- 노멀 맵을 사용하지 않으면 경고 표시를 낸다.



노멀 맵이 아닌 텍스쳐와 노멀 맵 텍스쳐를 비교하면 아래와 같다.

노멀 맵이 아닌 텍스쳐를 추가하니 경고창이 나타난다.

Fix를 누르면 노멀 맵으로 강제 변환 된다.



PerRenderData

- 텍스처 속성이 MaterialPropertyBlock 형식으로 텍스쳐가 제공되게 한다.

---

▶ 색상 옵션



MainColor, HDR

- 생략할 경우 MainColor가 자동 적용된다.

- HDR Color가 제공 된다.



Color Picker를 보면 HDR이 컬러의 노출을 조정할 수 있는 컨트롤이 포함되어 있다.

---

Gamma

- float 이나 Vector 속성이 sRGB 값을 사용하도록 한다.
