유니티 AR - 이미지 타겟 인식 아웃라인 만들기 (Make Outline for Image Target in Vuforia)

Unity 전체 링크



참고

- 유니티 AR 뷰포리아 튜토리얼

- 코루틴으로 블럭 한 칸 이동하기

- 프로젝트에 뷰포리아 라이센스 키 적용하기

- 이미지 타겟팅으로 오브젝트 띄우기 From Image

- OnTargetStatusChanged로 타겟 상태 관리하기

- 이미지 타겟에 버추얼 버튼 추가하기



AR 카메라로 이미지를 인식하게 되면, 오브젝트가 등장한다.

하지만 인식이 되자마자 오브젝트가 나오기 때문에 조금 뜬금없을 수 있다.



해결 방법 중 하나는 Virtual 버튼(Virtual Button)을 만들어서 버튼을 눌렀을 때 오브젝트가 나오도록 할 수 있다.



여기서는 OnTargetStatusChanged을 이용해 마우스 버튼(모바일 터치)으로 클릭하는 경우

이미지를 인식하는 아웃라인을 만들고 해당 터치하면 오브젝트가 나오도록 수정해보자.

---

아웃라인 만들기



아웃라인이 하얀색이라서 보이지 않지만 아래의 그림은 아웃라인이다.

하얀색 angle



드래그해서 다운로드 받고 유니티로 옮긴 후, Sprite로 변환한다.



그리고 기존의 큐브를 빈 오브젝트(OutLine)의 자식으로 설정하고, Cube는 잠시 꺼둔다.



OutLine은 SpriteRenderer를 추가하고 TargetTracer.cs를 추가한다.

크기를 적절히 조절하여 아래와 같이 이미지를 인식하는 마커처럼 보이게 한다.



TargetTracer.cs는 다음과 같다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Vuforia;

public class TargetTracker : MonoBehaviour
{
    ObserverBehaviour imageTargetBehaviour;

    void Start()
    {
        imageTargetBehaviour = this.GetComponentInParent<ObserverBehaviour>();
        imageTargetBehaviour.OnTargetStatusChanged += onTargetStatusChanged;
    }

    void onTargetStatusChanged(ObserverBehaviour observerbehavour, TargetStatus status)
    {
        if (status.Status == Status.TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Get Target Image!");
            this.gameObject.SetActive(true);
        }

        if (status.Status == Status.EXTENDED_TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Miss Target Image!");
            this.gameObject.SetActive(false);
        }
    }
}



여기서 다음의 코드를 추가한다.

먼저 처음에 설정한 Scale을 저장해둔다.

    ObserverBehaviour imageTargetBehaviour;
    Vector3 initLocalScale;

    void Start()
    {
        initLocalScale = this.transform.localScale;

        imageTargetBehaviour = this.GetComponentInParent<ObserverBehaviour>();
        imageTargetBehaviour.OnTargetStatusChanged += onTargetStatusChanged;
    }



그리고 코루틴을 이용해 사이즈를 크게 만든 후, 서서히 원래 크기대로 변환시킨다.

    private IEnumerator makeAROutLine()
    {
        float size = 5.0f;
        this.transform.localScale = initLocalScale * size;

        while (size >= 1.0f)
        {
            size -= 0.025f;
            this.transform.localScale = initLocalScale * size;

            yield return null;
        }
    }



마지막으로 onTargetStatusChanged에 코루틴 함수를 추가한다.

    void onTargetStatusChanged(ObserverBehaviour observerbehavour, TargetStatus status)
    {
        if (status.Status == Status.TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Get Target Image!");
            this.gameObject.SetActive(true);
            StartCoroutine(makeAROutLine());
        }

        if (status.Status == Status.EXTENDED_TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Miss Target Image!");
            this.gameObject.SetActive(false);
        }
    }

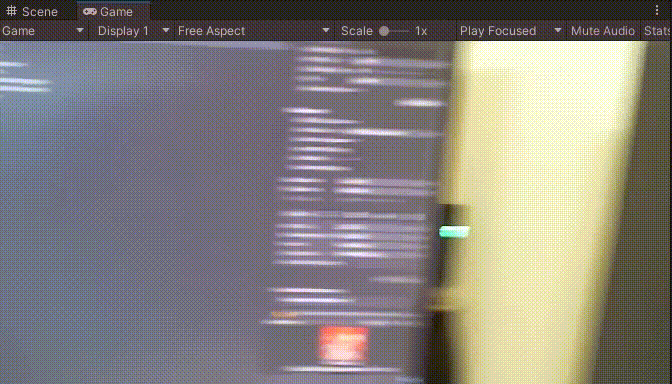

게임을 실행하면 아웃라인이 생겨서 이미지를 인식하는 효과가 나타나는 것처럼 보이게 된다.



전체 코드는 다음과 같다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Vuforia;

public class TargetTracker : MonoBehaviour
{
    ObserverBehaviour imageTargetBehaviour;
    Vector3 initLocalScale;

    void Start()
    {
        initLocalScale = this.transform.localScale;

        imageTargetBehaviour = this.GetComponentInParent<ObserverBehaviour>();
        imageTargetBehaviour.OnTargetStatusChanged += onTargetStatusChanged;
    }

    private IEnumerator makeAROutLine()
    {
        float size = 5.0f;
        this.transform.localScale = initLocalScale * size;

        while (size >= 1.0f)
        {
            size -= 0.025f;
            this.transform.localScale = initLocalScale * size;

            yield return null;
        }
    }

    void onTargetStatusChanged(ObserverBehaviour observerbehavour, TargetStatus status)
    {
        if (status.Status == Status.TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Get Target Image!");
            this.gameObject.SetActive(true);
            StartCoroutine(makeAROutLine());
        }

        if (status.Status == Status.EXTENDED_TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Miss Target Image!");
            this.gameObject.SetActive(false);
        }
    }
}

---

클릭 이벤트 추가하기



콜라이더가 있으면 클릭 이벤트를 감지할 수 있으므로, 아래와 같이 Box Collider를 추가한다.



그리고 큐브도 다시 켜두자.



스크립트가 시작되면 cube 변수에 큐브를 할당하고 안 보이도록 설정한다.

    GameObject cube;

    void Start()
    {
        initLocalScale = this.transform.localScale;

        cube = this.transform.GetChild(0).gameObject;
        cube.SetActive(false);

        imageTargetBehaviour = this.GetComponentInParent<ObserverBehaviour>();
        imageTargetBehaviour.OnTargetStatusChanged += onTargetStatusChanged;
    }



그리고 OnMouseDown 이벤트에서 큐브가 켜지도록 설정한다.

    private void OnMouseDown()
    {
        cube.SetActive(true);
    }



마지막으로 이미지를 놓쳤을 때, 큐브를 다시 꺼지도록 설정한다.

    void onTargetStatusChanged(ObserverBehaviour observerbehavour, TargetStatus status)
    {
        ...

        if (status.Status == Status.EXTENDED_TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Miss Target Image!");
            this.gameObject.SetActive(false);
            cube.SetActive(false);
        }
    }

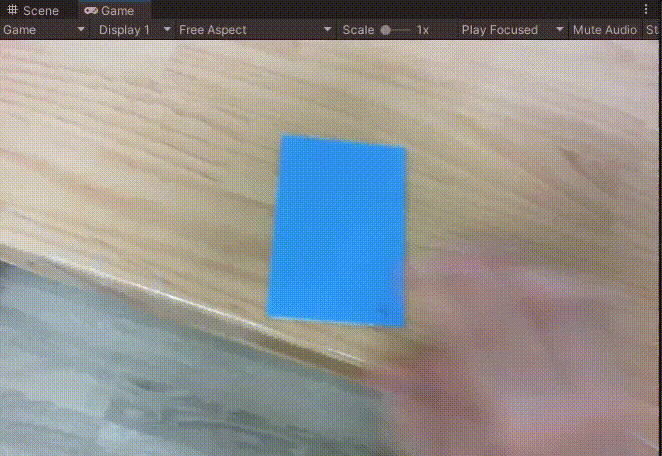

이제 아웃라인을 클릭하면 큐브가 나타나게 된다.



전체 코드는 다음과 같다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Vuforia;

public class TargetTracker : MonoBehaviour
{
    ObserverBehaviour imageTargetBehaviour;
    Vector3 initLocalScale;

    GameObject cube;

    void Start()
    {
        initLocalScale = this.transform.localScale;

        cube = this.transform.GetChild(0).gameObject;
        cube.SetActive(false);

        imageTargetBehaviour = this.GetComponentInParent<ObserverBehaviour>();
        imageTargetBehaviour.OnTargetStatusChanged += onTargetStatusChanged;
    }

    private IEnumerator makeAROutLine()
    {
        float size = 5.0f;
        this.transform.localScale = initLocalScale * size;

        while (size >= 1.0f)
        {
            size -= 0.025f;
            this.transform.localScale = initLocalScale * size;

            yield return null;
        }
    }

    private void OnMouseDown()
    {
        cube.SetActive(true);
    }

    void onTargetStatusChanged(ObserverBehaviour observerbehavour, TargetStatus status)
    {
        if (status.Status == Status.TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Get Target Image!");
            this.gameObject.SetActive(true);
            StartCoroutine(makeAROutLine());
        }

        if (status.Status == Status.EXTENDED_TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Miss Target Image!");
            this.gameObject.SetActive(false);
            cube.SetActive(false);
        }
    }
}

---

스프라이트 색상 효과



마지막으로 SpriteRenderer를 추가하여 하얀색 아웃라인을 삐까번쩍하게 만들어보자.

    SpriteRenderer spriteRenderer;
    Color32 initColor;
    byte r, g, b;

    void Start()
    {
        initLocalScale = this.transform.localScale;

        cube = this.transform.GetChild(0).gameObject;
        cube.SetActive(false);

        spriteRenderer = this.GetComponent<SpriteRenderer>();
        initColor = spriteRenderer.material.color;
        r = initColor.r;
        g = initColor.g;
        b = initColor.b;

        imageTargetBehaviour = this.GetComponentInParent<ObserverBehaviour>();
        imageTargetBehaviour.OnTargetStatusChanged += onTargetStatusChanged;
    }



처음에 저장한 Color에서 적당히 r, g, b 값을 바꾸면 된다.

    private void Update()
    {
        r += 4; g -= 3; b += 2;

        spriteRenderer.material.color
            = new Color32((byte)(r % 256), (byte)(g % 256), (byte)(b % 256), 255);
    }

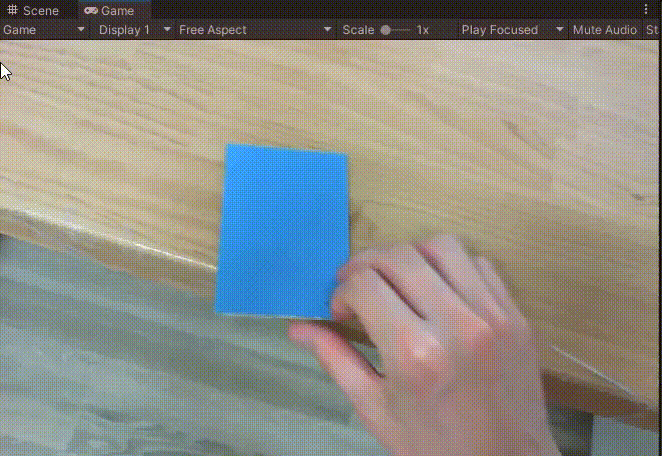

게임을 실행하면 아웃라인이 알록달록하게 깜빡이게 된다.



전체 코드는 다음과 같다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Vuforia;

public class TargetTracker : MonoBehaviour
{
    ObserverBehaviour imageTargetBehaviour;
    Vector3 initLocalScale;

    GameObject cube;

    SpriteRenderer spriteRenderer;
    Color32 initColor;
    byte r, g, b;

    void Start()
    {
        initLocalScale = this.transform.localScale;

        cube = this.transform.GetChild(0).gameObject;
        cube.SetActive(false);

        spriteRenderer = this.GetComponent<SpriteRenderer>();
        initColor = spriteRenderer.material.color;
        r = initColor.r;
        g = initColor.g;
        b = initColor.b;

        imageTargetBehaviour = this.GetComponentInParent<ObserverBehaviour>();
        imageTargetBehaviour.OnTargetStatusChanged += onTargetStatusChanged;
    }

    private IEnumerator makeAROutLine()
    {
        float size = 5.0f;
        this.transform.localScale = initLocalScale * size;

        while (size >= 1.0f)
        {
            size -= 0.025f;
            this.transform.localScale = initLocalScale * size;

            yield return null;
        }
    }

    private void OnMouseDown()
    {
        cube.SetActive(true);
    }

    void onTargetStatusChanged(ObserverBehaviour observerbehavour, TargetStatus status)
    {
        if (status.Status == Status.TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Get Target Image!");
            this.gameObject.SetActive(true);
            StartCoroutine(makeAROutLine());
        }

        if (status.Status == Status.EXTENDED_TRACKED && status.StatusInfo == StatusInfo.NORMAL)
        {
            Debug.Log("Miss Target Image!");
            this.gameObject.SetActive(false);
            cube.SetActive(false);
        }
    }

    private void Update()
    {
        r += 4; g -= 3; b += 2;

        spriteRenderer.material.color
            = new Color32((byte)(r % 256), (byte)(g % 256), (byte)(b % 256), 255);
    }
}
