유니티 - 컨벡스 헐로 볼록 다각형을 만드는 점의 좌표 구하기 (Find Points that Make the Polygon with Convex Hull)

Unity 전체 링크



참고

- 스택

- 비교 함수를 이용하여 리스트 정렬하기

- 임의의 다각형을 포함하는 사각형 구하기

- 볼록 껍질 (Convex Hull, Graham Scan)

- 컨벡스 헐로 임의의 점을 모두 포함하는 사각형 구하기



아래와 같이 임의의 점이 불규칙하게 있다고 가정하자.



컨벡스 헐(그레이엄 스캔)을 이용하면 아래와 같이 모든 점을 포함하는 볼록 다각형을 만들 수 있다.

---

구현



구현은 BOJ 1708 - 볼록 껍질을 참고해서 C# 버전으로 만든다.



유니티에서는 (x, y)가 아니라 (x, z)에서 가장 작은 좌표를 먼저 찾는다.

   Vector3 findMinXZ(List<Vector3> position)
    {
        Vector3 min = new Vector3(100000, 0, 100000);

        foreach (Vector3 p in position)
        {
            if (min.z >= p.z)
            {
                if (min.z == p.z)
                {
                    if (min.x > p.x)
                    {
                        min = p;
                    }
                }
                else
                {
                    min = p;
                }
            }
        }

        return min;
    }



ccw 알고리즘은 Vector가 있으므로 아래와 같이 만들 수 있다.

    float ccwBy2D(Vector3 a, Vector3 b, Vector3 c)
    {
        Vector3 p = b - a;
        Vector3 q = c - b;

        return Vector3.Cross(p, q).y;
    }



리스트(List) 정렬을 위한 compare 함수는 다음과 같다.

    int compare(Vector3 a, Vector3 b)
    {
        float tmp = ccwBy2D(minXZ, a, b);
        if (tmp > 0) return -1;
        else if (tmp == 0 && (Vector3.Distance(minXZ, a) < Vector3.Distance(minXZ, b))) return -1;
        return 1;
    }



Convex Hull 알고리즘을 C# 으로 적용하면 아래와 같다.

디버깅을 위해 allCheck와 depth를 추가하여서 depth보다 낮은 단계에서 멈추도록 하였다.

(List<Vector3> convexHull, bool allCheck) getConvexHullVertices(List<Vector3> position, int depth = int.MaxValue)
    {
        List<Vector3> convexHull = new List<Vector3>();
        bool allCheck = true;

        int index, sp;
        Vector3[] stack = new Vector3[position.Count];

        index = sp = 0;

        stack[sp++] = position[index++];
        stack[sp++] = position[index++];

        while (sp < 3)
        {
            float tmp = ccwBy2D(stack[sp - 2], stack[sp - 1], position[index]);

            if (tmp > 0) stack[sp++] = position[index++];
            else if (tmp == 0) // 직선인 경우는 점을 교체
            {
                sp--;
                stack[sp++] = position[index++];
            }
            else index++;
        }

        while (index < position.Count)
        {
            if (sp == depth)
            {
                allCheck = false;
                break;
            }
            float tmp = ccwBy2D(stack[sp - 2], stack[sp - 1], position[index]);
            if (tmp > 0) stack[sp++] = position[index++];
            else sp--;
        }

        for (int i = 0; i < sp; i++) convexHull.Add(stack[i]);

        return (convexHull, allCheck);
    }



빈 오브젝트에 스크립트를 추가하고 점의 좌표와 라인 렌더러를 설정하자.

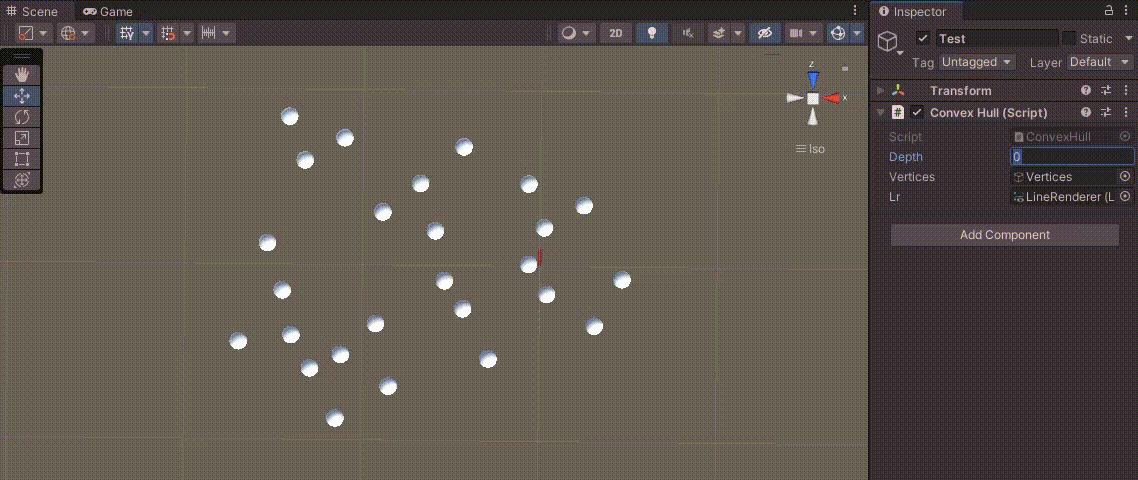

Depth를 조절하면 아래와 같이 점을 모두 포함하는 볼록 다각형을 만들 수 있다.



점의 좌표를 바꿔보아도 볼록 다각형을 잘 만든다.



디버깅이 필요 없다면 getConvexHullVertices는 다음과 같이 수정할 수 있다.

    List<Vector3> getConvexHullVertices(List<Vector3> position)
    {
        List<Vector3> convexHull = new List<Vector3>();

        int index, sp;
        Vector3[] stack = new Vector3[position.Count];

        index = sp = 0;

        stack[sp++] = position[index++];
        stack[sp++] = position[index++];

        while (sp < 3)
        {
            float tmp = ccwBy2D(stack[sp - 2], stack[sp - 1], position[index]);

            if (tmp > 0) stack[sp++] = position[index++];
            else if (tmp == 0) // 직선인 경우는 점을 교체
            {
                sp--;
                stack[sp++] = position[index++];
            }
            else index++;
        }

        while (index < position.Count)
        {
            float tmp = ccwBy2D(stack[sp - 2], stack[sp - 1], position[index]);
            if (tmp > 0) stack[sp++] = position[index++];
            else sp--;
        }

        for (int i = 0; i < sp; i++) convexHull.Add(stack[i]);

        return convexHull;
    }



전체 코드는 다음과 같다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class ConvexHull : MonoBehaviour
{
    public int depth;
    public GameObject vertices;

    Vector3 minXZ;
    public LineRenderer lr;

    Vector3 findMinXZ(List<Vector3> position)
    {
        Vector3 min = new Vector3(100000, 0, 100000);

        foreach (Vector3 p in position)
        {
            if (min.z >= p.z)
            {
                if (min.z == p.z)
                {
                    if (min.x > p.x)
                    {
                        min = p;
                    }
                }
                else
                {
                    min = p;
                }
            }
        }

        return min;
    }


    float ccwBy2D(Vector3 a, Vector3 b, Vector3 c)
    {
        Vector3 p = b - a;
        Vector3 q = c - b;

        return Vector3.Cross(p, q).y;
    }

    int compare(Vector3 a, Vector3 b)
    {
        float tmp = ccwBy2D(minXZ, a, b);
        if (tmp > 0) return -1;
        else if (tmp == 0 && (Vector3.Distance(minXZ, a) < Vector3.Distance(minXZ, b))) return -1;
        return 1;
    }

    (List<Vector3> convexHull, bool allCheck) getConvexHullVertices(List<Vector3> position, int depth = int.MaxValue)
    {
        List<Vector3> convexHull = new List<Vector3>();
        bool allCheck = true;

        int index, sp;
        Vector3[] stack = new Vector3[position.Count];

        index = sp = 0;

        stack[sp++] = position[index++];
        stack[sp++] = position[index++];

        while (sp < 3)
        {
            float tmp = ccwBy2D(stack[sp - 2], stack[sp - 1], position[index]);

            if (tmp > 0) stack[sp++] = position[index++];
            else if (tmp == 0) // 직선인 경우는 점을 교체
            {
                sp--;
                stack[sp++] = position[index++];
            }
            else index++;
        }

        while (index < position.Count)
        {
            if (sp == depth)
            {
                allCheck = false;
                break;
            }
            float tmp = ccwBy2D(stack[sp - 2], stack[sp - 1], position[index]);
            if (tmp > 0) stack[sp++] = position[index++];
            else sp--;
        }

        for (int i = 0; i < sp; i++) convexHull.Add(stack[i]);

        return (convexHull, allCheck);
    }

    void setLineRenderer(LineRenderer lr, List<Vector3> vertices, bool check)
    {
        lr.loop = check;
        lr.positionCount = vertices.Count;
        lr.SetPositions(vertices.ToArray());
    }

    void Start()
    {
        lr.startWidth = lr.endWidth = .2f;
        lr.material.color = Color.red;
    }

    void Update()
    {
        List<Vector3> position = new List<Vector3>();
        foreach (Transform tr in vertices.transform) position.Add(tr.position);

        minXZ = findMinXZ(position);

        position.Sort(compare);

        if (depth == 0) return;
        (List<Vector3> convexHull, bool allCheck) = getConvexHullVertices(position, depth);

        setLineRenderer(lr, convexHull, allCheck);
    }
}



위의 실행결과는 아래의 unitypackage에서 확인 가능하다.

ConvexHull.unitypackage

0.01MB
